SJ-MS422D

概述

SJ-MS422D 驱动器驱动二相混合式步进电机，该驱动器采用原装进口模块，实现高频斩波，恒流驱动，高细分，高精度，高可靠。具有很强的抗干扰性、高频性能好、起动频率高、控制信号与内部信号实现光电隔离、电流可选、使用简单、运行平稳、可靠性好、低噪音，带动 4.2A 以下所有的42、57BYGH 系列步进电机。

自投放市场以来，深受客户好评，特别是在直线电机、精密机械、实验器材、军工仪器，高标准，高精度的场合得到广泛应用！

SJ-MS422D驱动器特点

1.0 供电电源直流DC18V--36V/3A

1.1 每相最大驱动器电流为4.2安培

1.2 采用无过流专利技术

1.3 高细分，高精度，高平稳性

1.4 电机锁相电机电流自动半流

1.5 所有输入信号都经过光电隔离

1.6 细分数可选。（5000、10000、20000、25000、50000、100000、250000、500000）

1.7 具有自检测功能(SW6)：无需外部脉冲，驱动器带步进电机低速一直运转

驱动器接线示意图

技术规格

供电电源：直流 18V--36V,一般选24V/3A开关电源。

驱动器适配电机：42、57二相混合式步进电机

驱动电流：根据不同电机，调节驱动器使输出电流与电机相匹配，如果电机能够拖动负载可以调节小于电机                  额定电流。

重量:0.4kg。

拨码开关设定

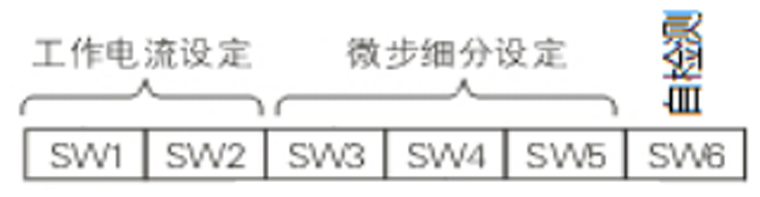

      本驱动器是用驱动器上的拨码开关来设定输出电机电流与细分数的，根据面板的标注设定即可。具体设置方法请参考下图：

1、工作电流设定：

2、微步细分设定：

SW 6= OFF时，等待外部脉冲信号控制。

SW 6= ON时，驱动器自检测状态，驱动器带动步进电机低速朝某个方向一直运行。

接线端子说明

电源接线：VDD 直流DC18--36V,一般选24V/4A开关电源.

                GND 直流电源负端（与输入信号 CP-、DIR-不共地）

指示灯：  加电后绿灯亮，表示正常,出现故障时红灯亮。

电机接线：A+、A-接电机线 A 相，B+、B-接电机线 B 相。

控制信号（接收5-24V电压信号）：

   脉冲（CP）+，方向（DIR）+：为输入控制信号的正端

   脉冲（CP）-： 脉冲信号输入端（在 CP 停止施加时，即电机锁定时，要保证 CP 为高电平，使内部光耦                            戴止。）

   方向（DIR）-：方向控制信号输入端（此端子加低电平，电机立即按反方向旋转。）

   脱机（EN）+、脱机（EN）-：一般不接信号，如果在其两端加信号，电机无电流不工作！

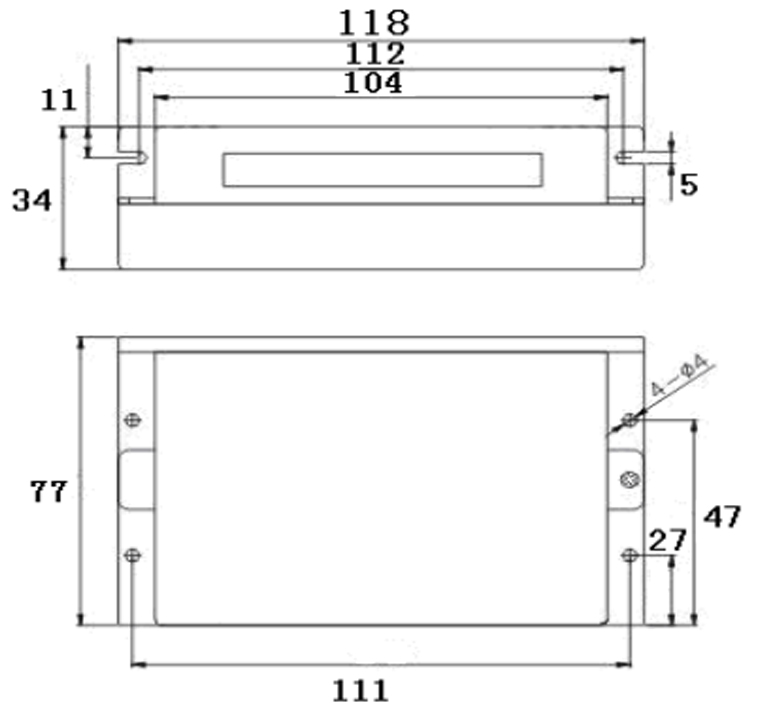

外形尺寸：请参照下图

 销售原则

      我公司本着“用户至上，信誉第一”的原则，协助用户解决本产品使用过程中的疑难问题。帮助用户用好我们的产品,乐意为用户在使用本产品的系统设备应用上的技术方面进行探讨。本产品实行：一年包修，终身维修。
